RompeGrumos
Incluye el Manual de instrucciones para el ensamble del equipo

Portada del libro

Título:
RompeGrumos

Subtítulo:
Planos completos para fabricar el equipo, más el Manual de Instrucciones para el ensamble.

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 2012226411025

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - Enero 2021

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
77 páginas
se incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2021

Contraportada del libro

Descargue esta página usando este QR
Sinopsis del libro RompeGrumos

El rompe grumos es un dispositivo ideal para romper grumos de materiales que tienden a formarlos, y que se han producidos durante la manipulación o el procesamiento, pero que son lo suficientemente blandos como para romperlos.

En general se utiliza en materiales a granel que resulten descargados de silos, contenedores o tolvas. También opera de manera eficiente en gránulos contenidos (o formados) en el interior de sacos o Big Bags, que se pueden generar por diferentes motivos, por ejemplo por la exposición a la humedad, por cambios bruscos de temperatura, o bien durante el empaquetado, o en el almacenaje.

El rompe grumos consta de un cuerpo de sección transversal cuadrada, con brida superior e inferior, dos ejes giratorios horizontales equipados con cuchillas, cuatro rodamientos, una rejilla para retener los grumos, una unidad de potencia (moto-reductor), transmisión a cadena y engranajes para la inversión del giro de los ejes. La rotación rápida de las cuchillas a través de la rejilla fija hace el trabajo de desmenuzar. La presencia de dos ejes en giro opuesto brinda como resultado caudales elevados.

Características Técnicas del
RompeGrumos

Potencia: 3 HP (2.2 Kw)

Velocidad de Giro: 206 RPM

Cantidad de Ejes: 2 - Giro Opuesto

Cantidad de Cuchillas:
Eje Motor: 20 - Eje Arrastre: 19

Cámara de Triturado:
375 mm x 375 mm / Altura: 320 mm

Caudal:
Mínimo: 25 t/h (15 lb/s) - Máximo: 50 t/h (31 lb/s)

Material: SS304 – Acero al carbono (CS)

Peso del Equipo: ~195 Kg


Al final del libro se incluye el Manual de Instrucciones para ensamblar el equipo RompeGrumos

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €83

Paypal
Dólar: u$s85

MercadoPago
Pesos Argentinos:
$8400

Precio Vigente desde
Enero 2021






Catálogo de Libros Técnicos
Resumen y precio de cada libro
Haciendo click en la portada descarga gratis el catálogo.

OO descargue el Catálogo usando este QR

Indice del libro RompeGrumos

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Placa Lateral - 0406 39
Conjunto – 0000/* 7   Chapa Lateral - 0407 40
Conjunto Cuchillas Motor - 0100 10   Desarrollo Chapa Lateral - 0408  41
Eje Motor - 0101 11   Refuerzo Chapa Lateral - 0409 42
Material Eje Motor - 0102 12   Caja Frontal - 0410 43
Barra Eje Motor - 0103 13   Material Caja Frontal - 0411 44
Tope Eje - 0104 14   Chapa Frontal - 0412 45
Cuchilla A 90 - 0105 15   Desarrollo Chapa Frontal - 0413 46
Cuchilla B 60 - 0106 16   Material Brida Frontal - 0414 47
Cuchilla  30 - 0107 17   Cubierta Frontal - 0415 48
Distanciador - 0108 18   Refuerzo Tuerca - 0416 49
Distanciador Tope - 0109 19   Tapa Frontal  - 0417 50
Prensa Eje Motor - 0110 20   Conjunto Soporte Posterior - 0500 51
Conjunto Cuchillas Arrastre - 0200 21   Soporte Rotación Posterior - 0501 52
Eje Arrastre - 0201  22   Tapa Sop. Rotación Posterior - 0502 53
Material Eje Arrastre - 0202  23   Conj. Sop. Frontal Eje Arrastre - 0600 54
Barra Eje Arrastre - 0203 24   Soporte Rotación Frontal - 0601 55
Prensa Eje Arrastre - 0204 25   Tapa Soporte Rotación Frontal - 0602 56
Rejilla - 0300  26   Engranaje Eje Arrastre - 0603 57
Soporte V Rejilla - 0301 27   Engranaje Eje Motor - 0604 58
Costilla Rejilla  0302 28   Arandela Frontal - 0605 59
Refuerzo Extremo Rejilla - 0303 29   Conj. Soporte Frontal Eje Motor - 0606  60
Refuerzo Rejilla - 0304 30   Arandela Eje Motor - 0607 61
Soporte Rejilla Eje Motor - 0305 31   Rueda Dentada Cadena - 0608  62
Soporte Rejilla Eje Arrastre - 0306 32   Conjunto Mando Motor - 0609 63
Conjunto Cuerpo - 0400 33   Tope Rueda Motor - 0610  64
Placa Posterior - 0401 34   Dibujos en 3D - Varios  65
Material Placa Posterior - 0402 35   Manual de Instrucciones para ensamblar el equipo RompeGrumos 66
Chapa Posterior - 0403 36   Req. básicos del tablero eléctrico 76
Desarrollo Tapa Posterior - 0404 37   Consideraciones Generales sobre la atención del equipo y el mantenimiento 76
Material Brida Posterior - 0405 38

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 20 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  rompegrumos, romper grumos, triturar grumos, destrozar grumos, deshacer grumos

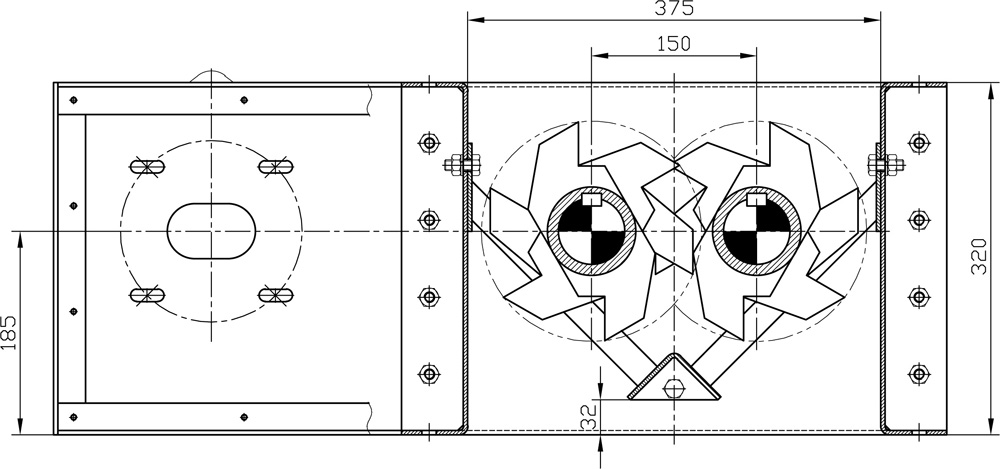

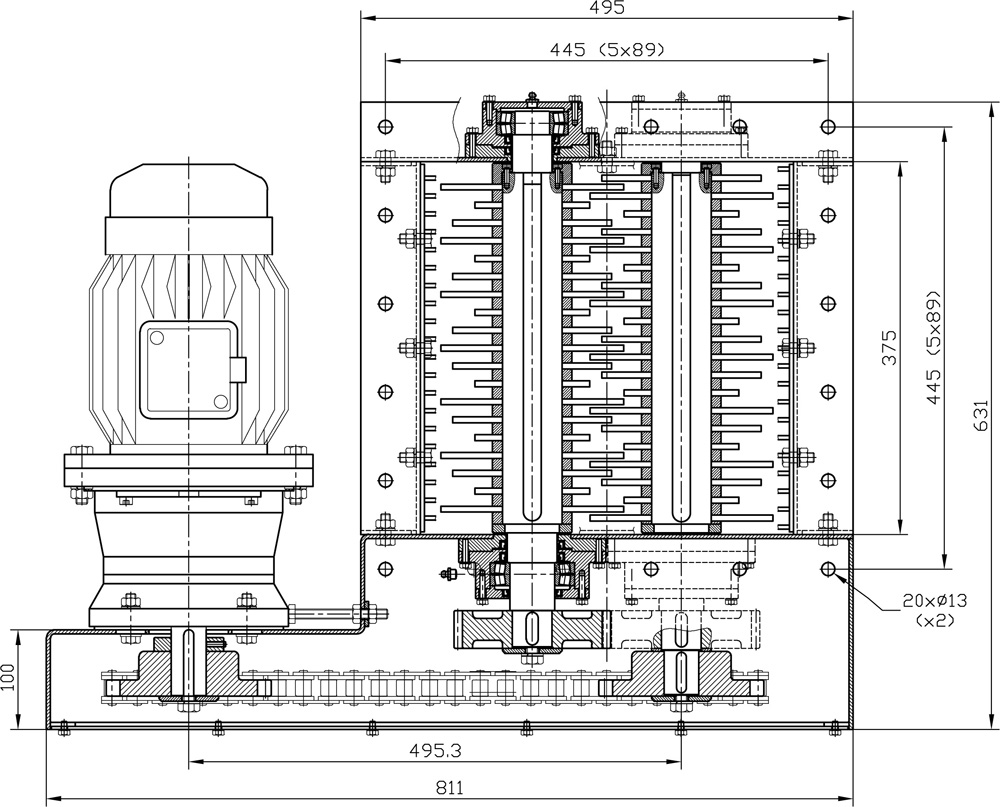

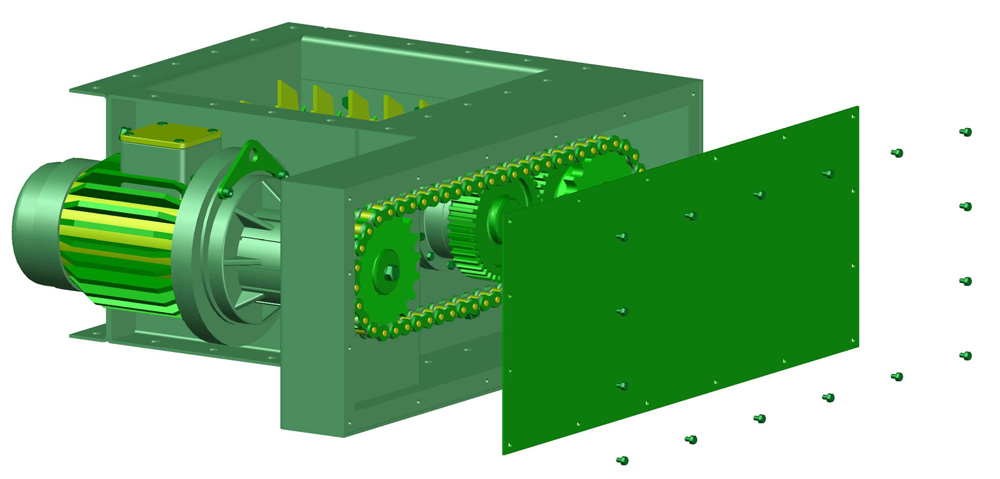

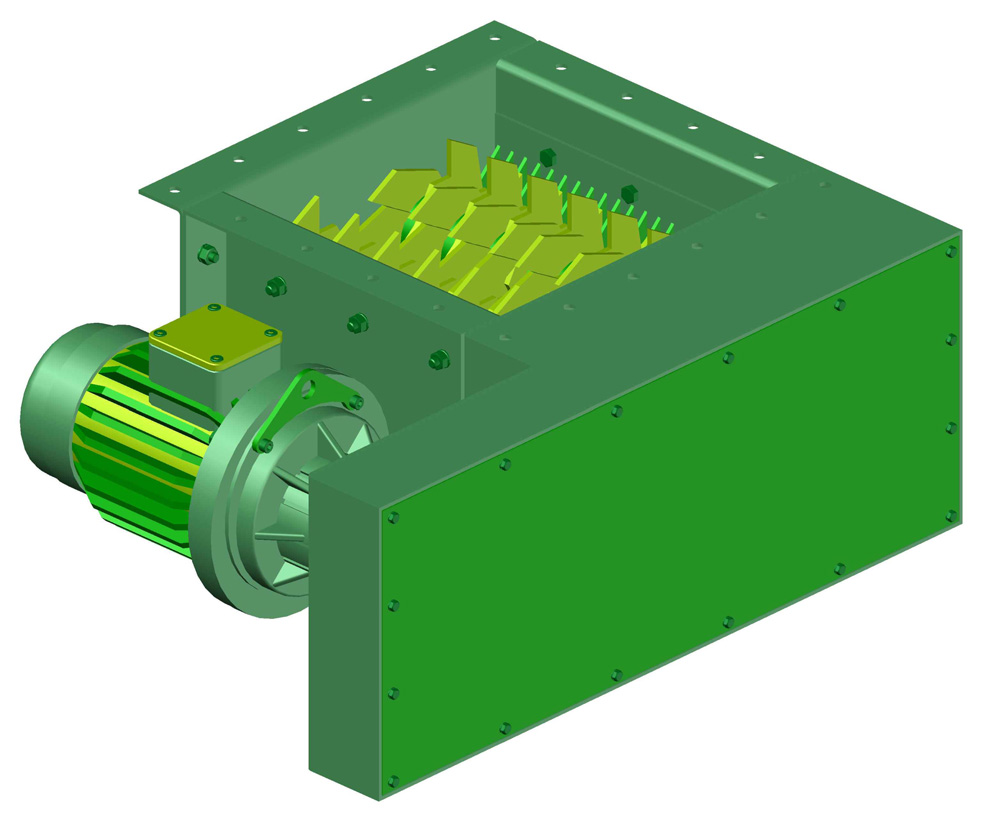

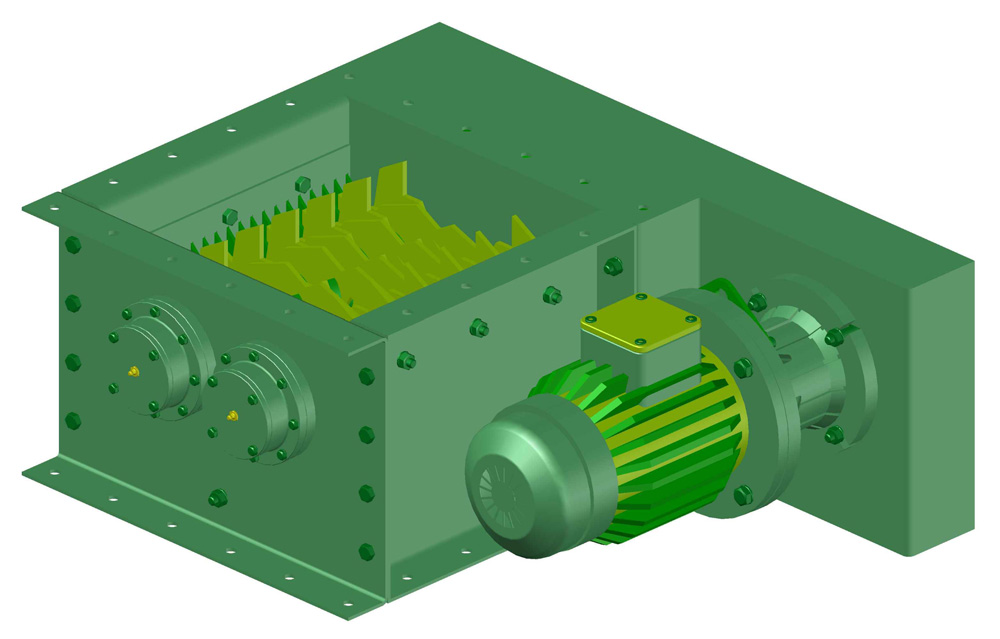

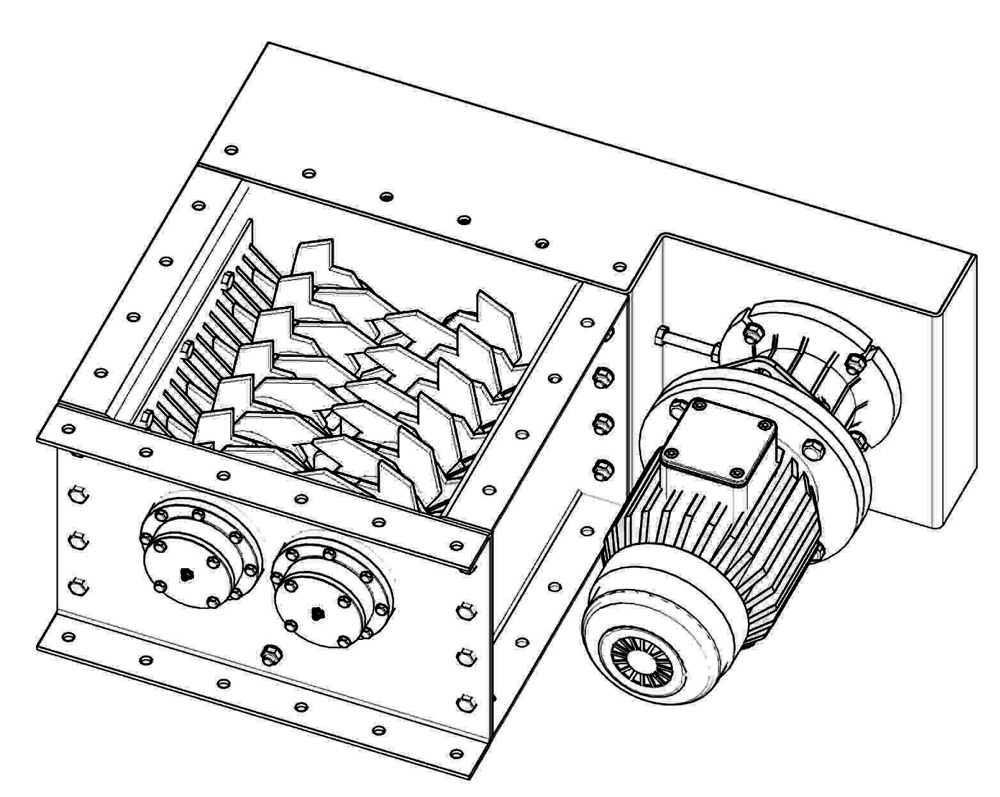

Generalidades del Equipo
(Haciendo click sobre todos los dibujos lo lleva a una ampliación del mismo en una nueva ventana)
