Esta prensa está diseñada para operar con cuatro cilindros hidráulicos, dos cierran las compuertas de la cámara de compresión, uno comprime la viruta y el cuarto extrae el bloque procesado de viruta hacia el exterior.

La carga de la viruta se realiza desde la parte superior del equipo, cuyo recipiente tiene un visor que permite saber el nivel de llenado.

Luego de la compresión se abren las compuertas laterales, permitiendo así que el cilindro de extracción empuje el bloque conformado, que se recibe sobre una mesa o bien se lo encapsula para el transporte.

Se desarrollan -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario

Los planos de piezas contienen:

detalles de soldadura y el desarrollo de las chapas plegadas,

armado y soldadura de las piezas antes de mecanizarlas,

cotas completas de los ejes y piezas mecanizadas con sus tolerancias,

La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

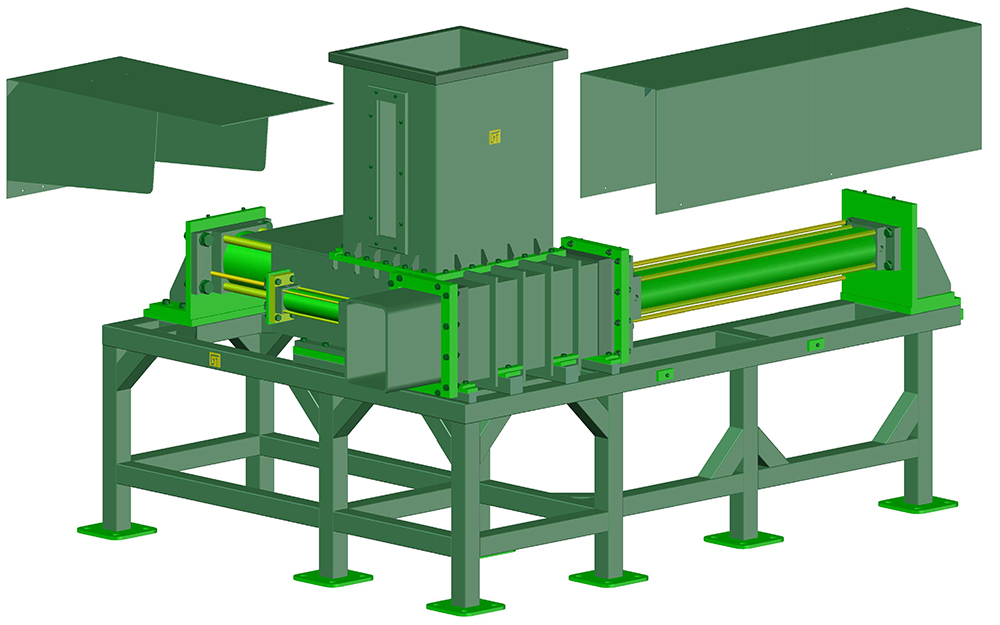

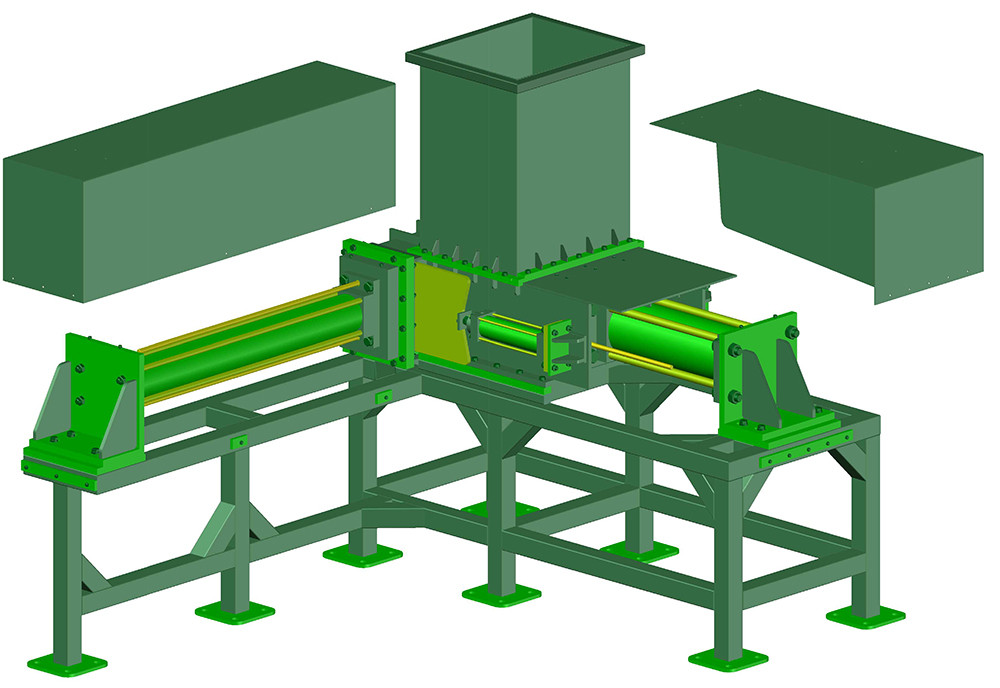

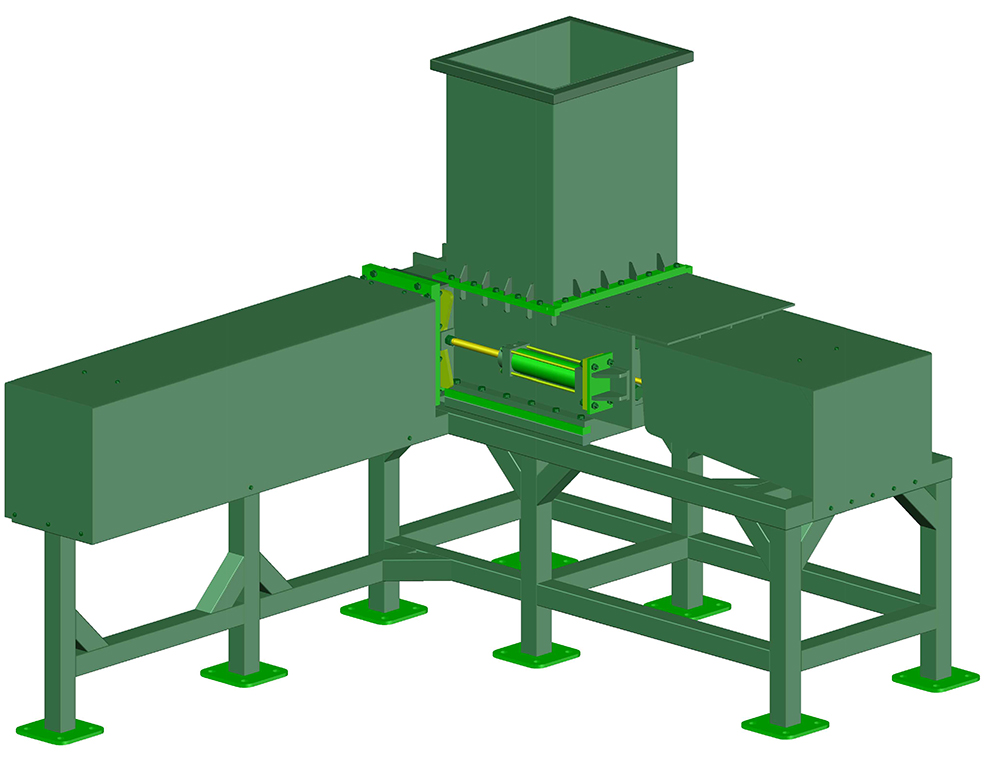

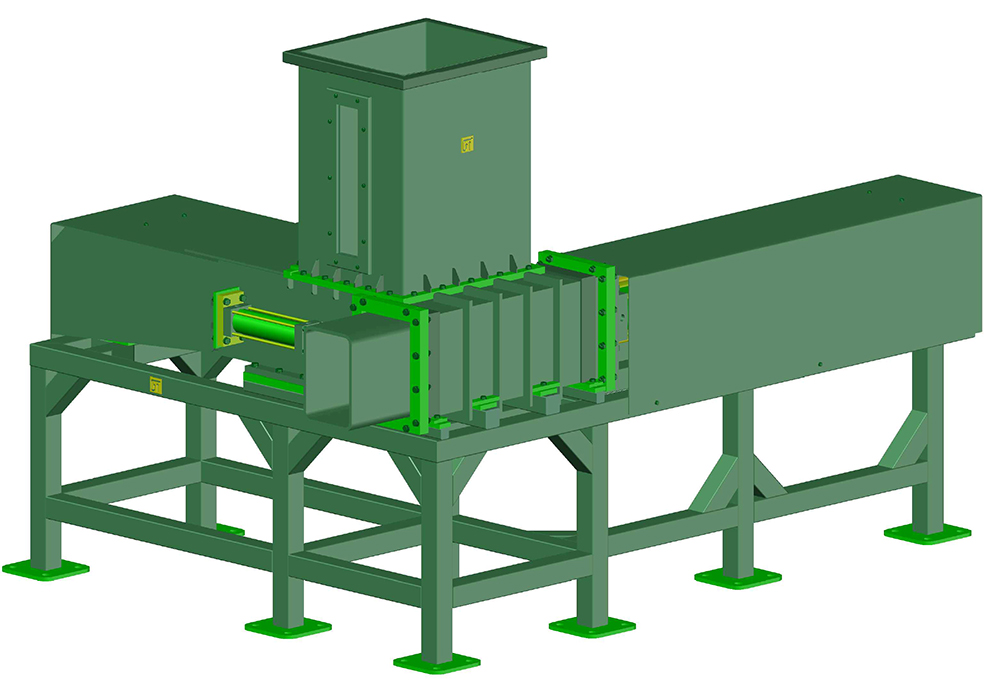

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) para facilitar el objetivo a lograr.

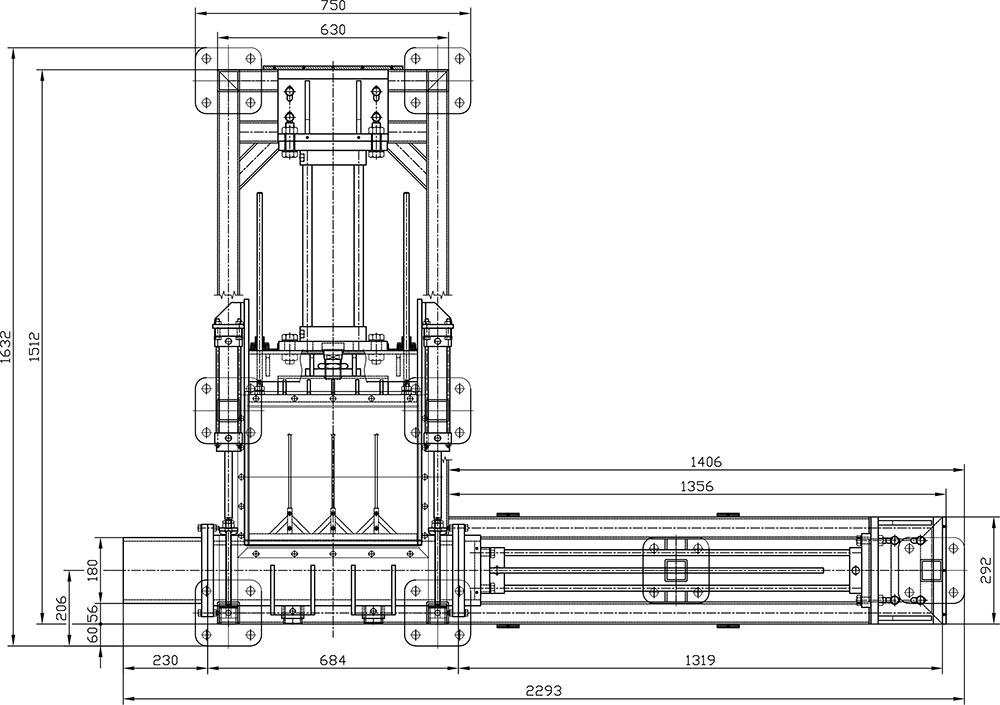

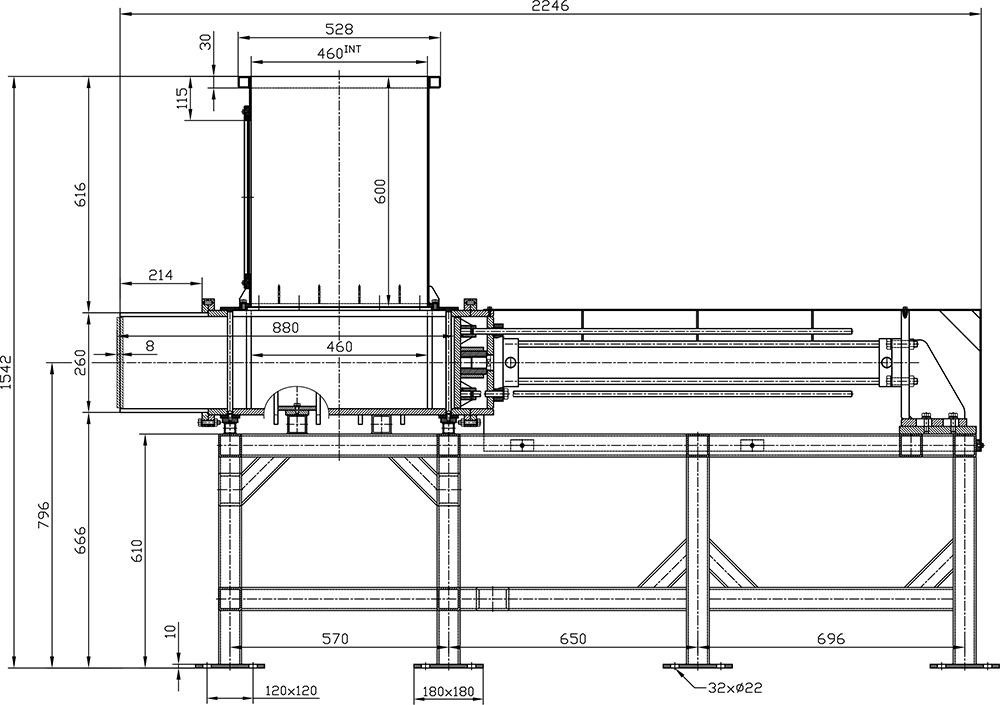

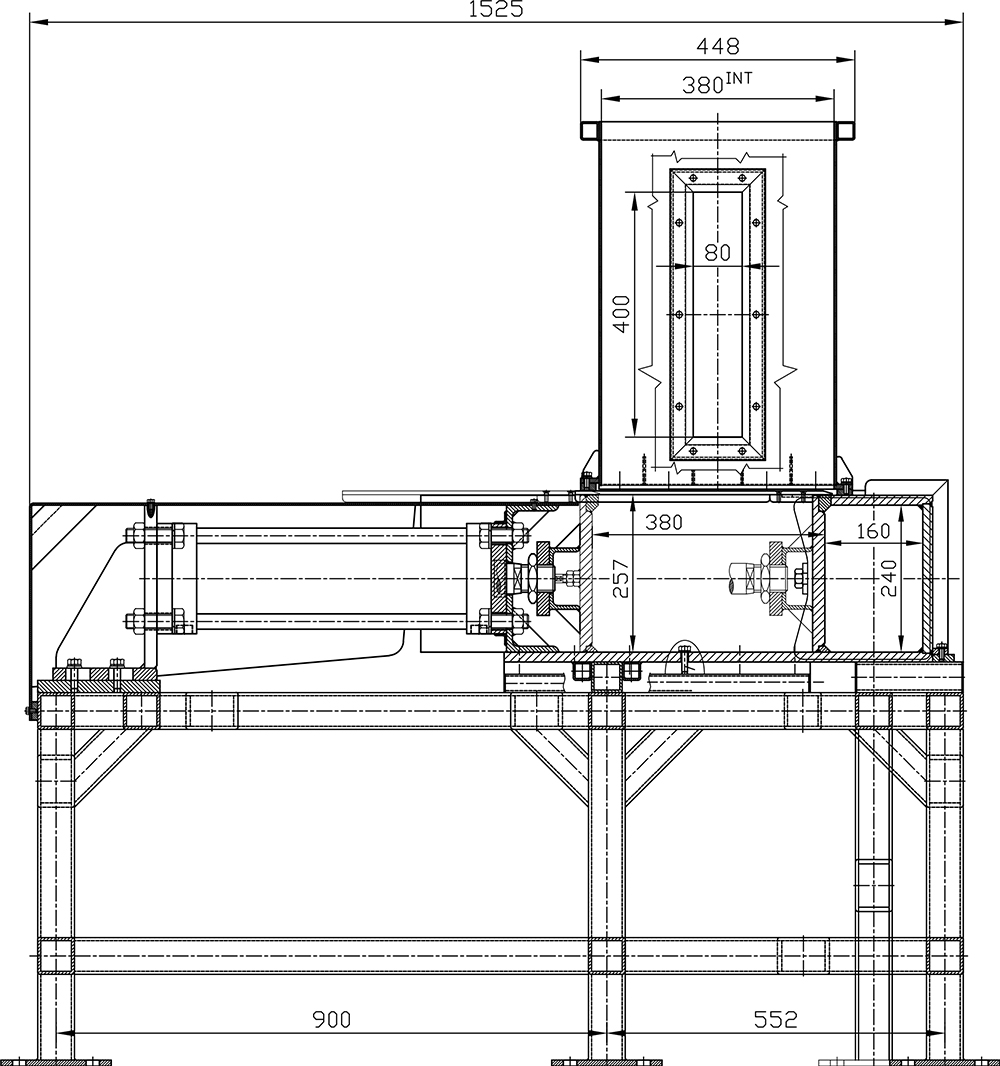

Vistas acotadas del equipo
