Se desarrollan los planos completos para fabricar un Mixer de 1,5 metros cúbicos de volumen de trabajo, traslado manual y autónomo.

El Mixer es una tolva mezcladora que procesa fibras y granos de manera suave y homogénea conservando los componentes enteros e íntegros tanto en sus propiedades como en las formas. Este Mixer de 1.5 m3 de capacidad, trabaja a 28 RPM con una potencia de 12.5 HP (9.2 Kw), es de accionamiento autónomo con un motor eléctrico y caja reductora.

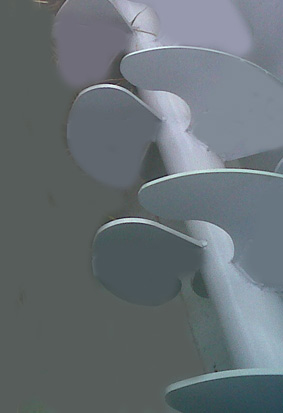

Con un solo eje de hélices enfrentadas, moviliza el mezclado desde los extremos hacia el centro de la tolva, donde se encuentra la salida en la parte inferior, permitiendo descargar el procesado tanto bajo el equipo o bien orientarlo hacia un lateral. La apertura de la salida se acciona manualmente desde el extremo opuesto al motor, con un sistema de brazos apoyados en rodamientos.

Cuatro ruedas neumáticas, dos fijas y dos giratorias, permiten trasladar el equipo de manera manual hacia el lugar de trabajo.

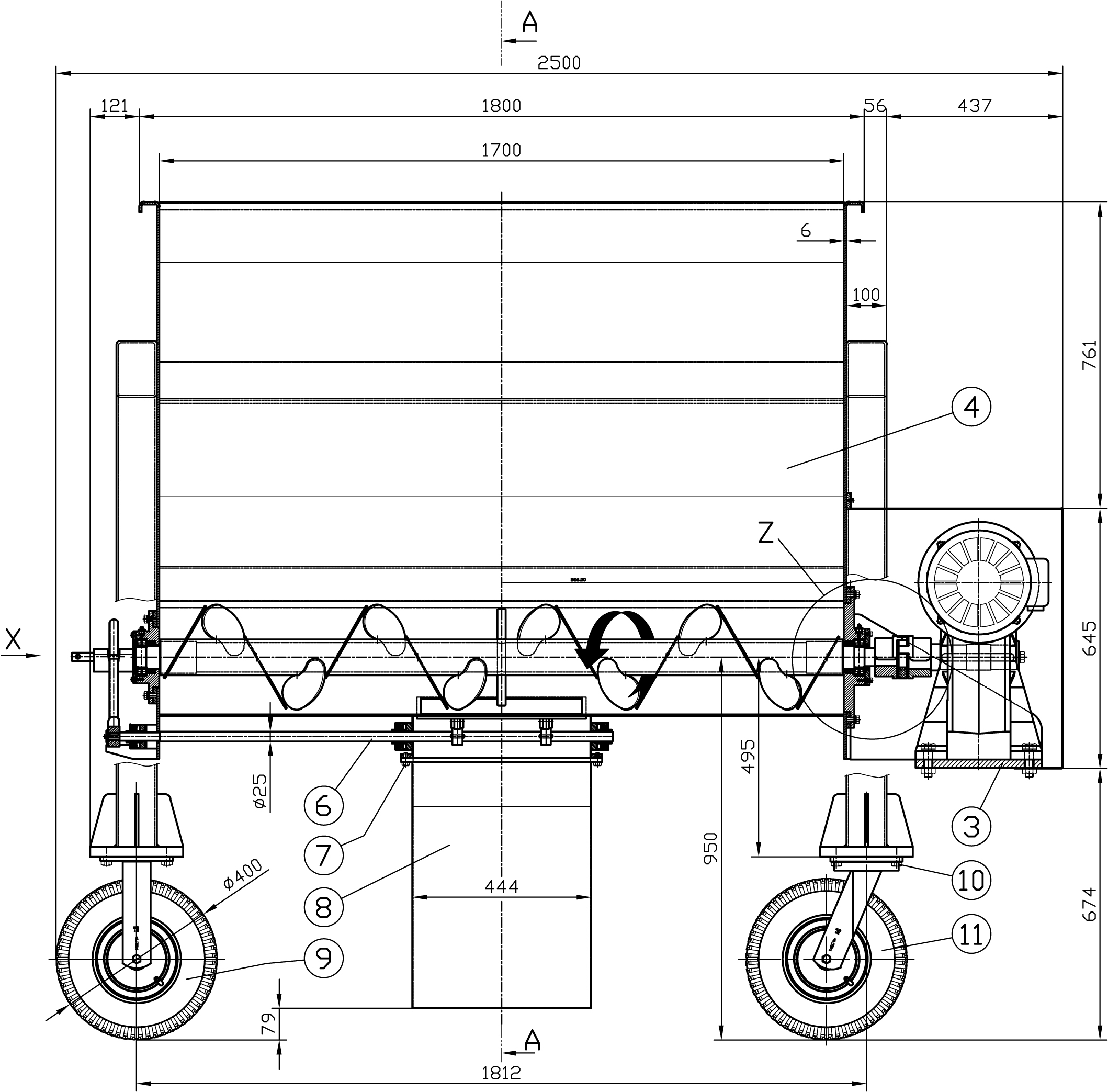

Se desarrollan -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario

Los planos de piezas contienen:

detalles de soldadura y el desarrollo de las chapas plegadas,

armado y soldadura de las piezas antes de mecanizarlas,

cotas completas de los ejes y piezas mecanizadas con sus tolerancias,

La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

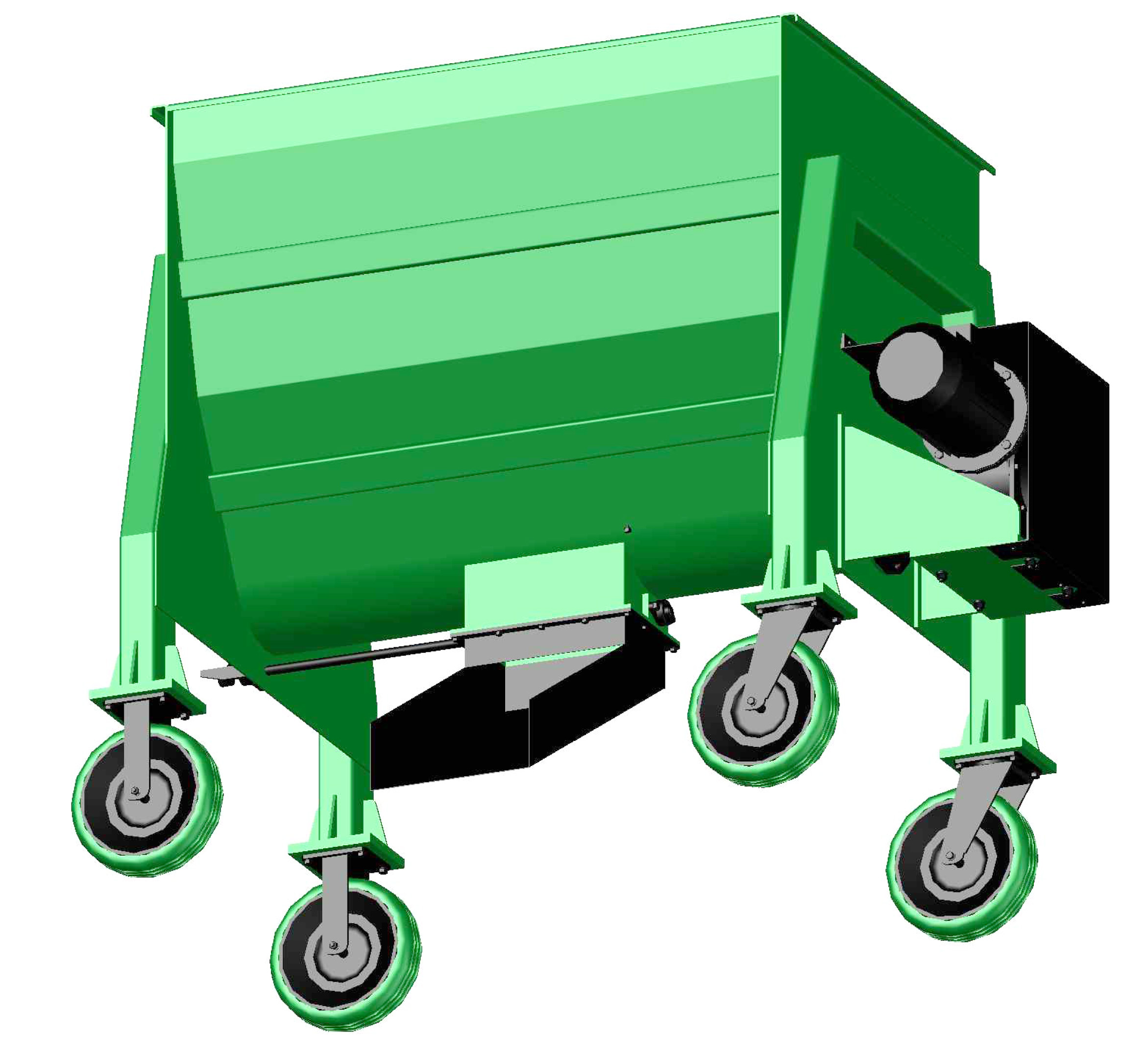

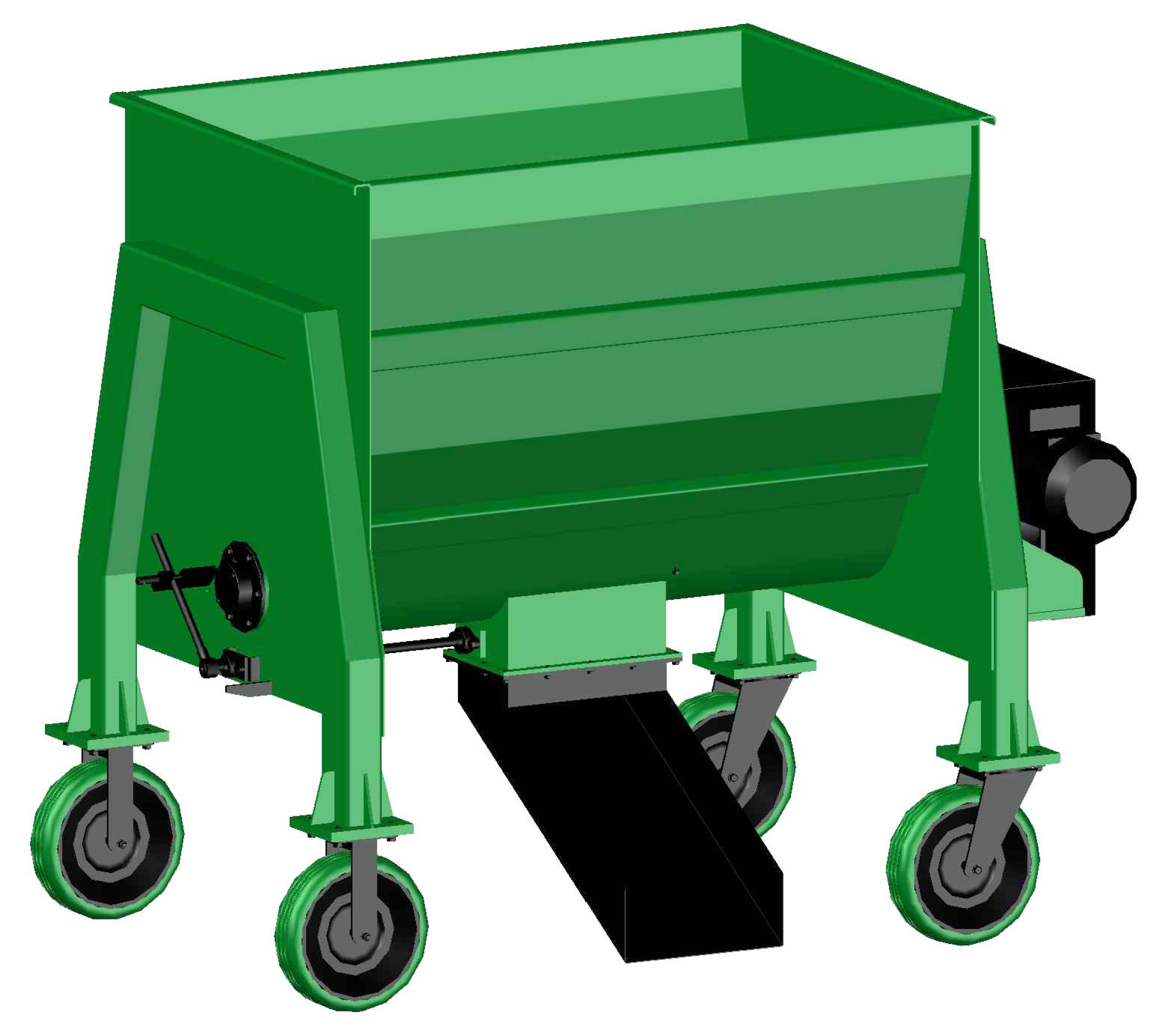

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) para facilitar el objetivo a lograr.

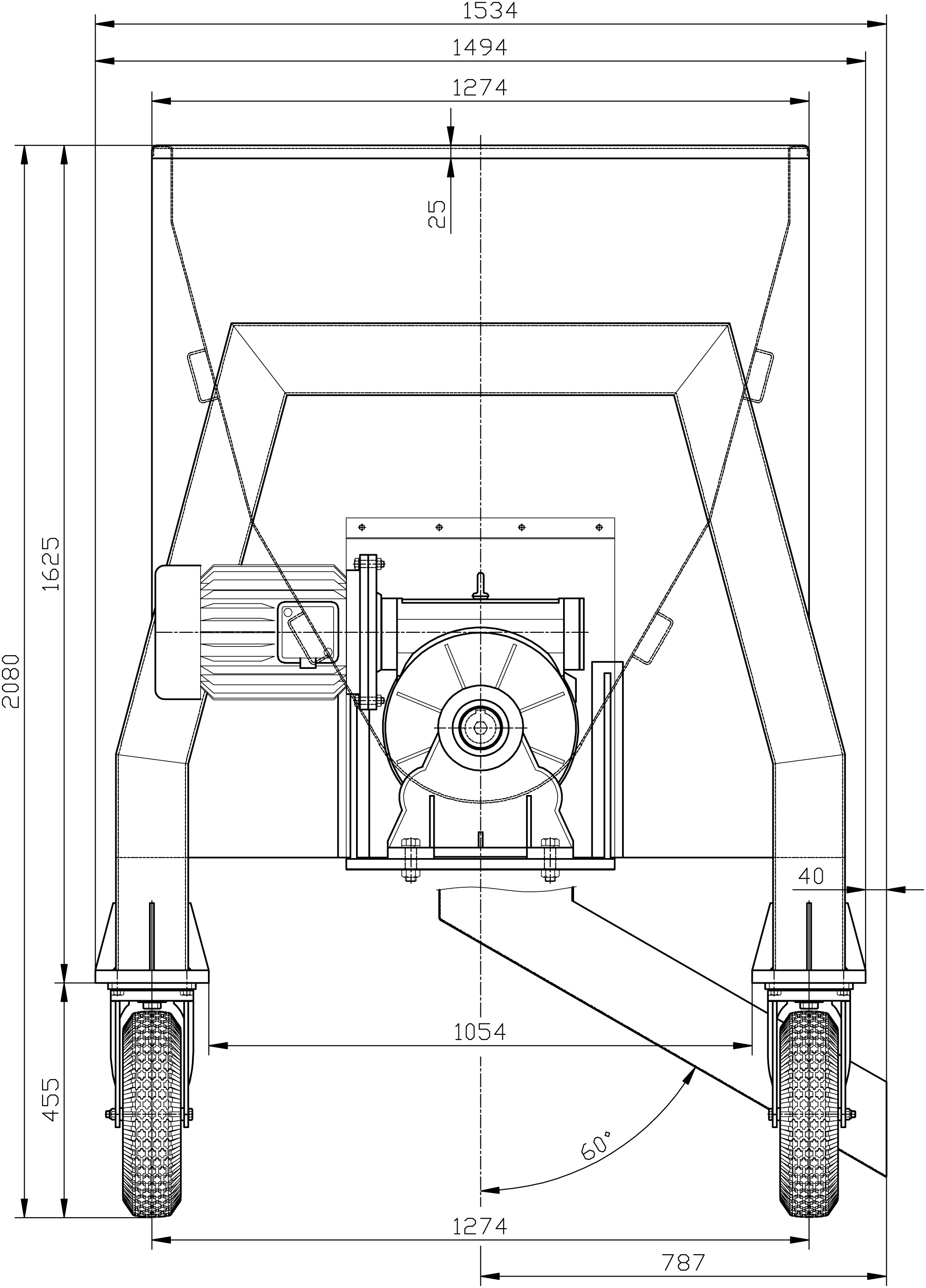

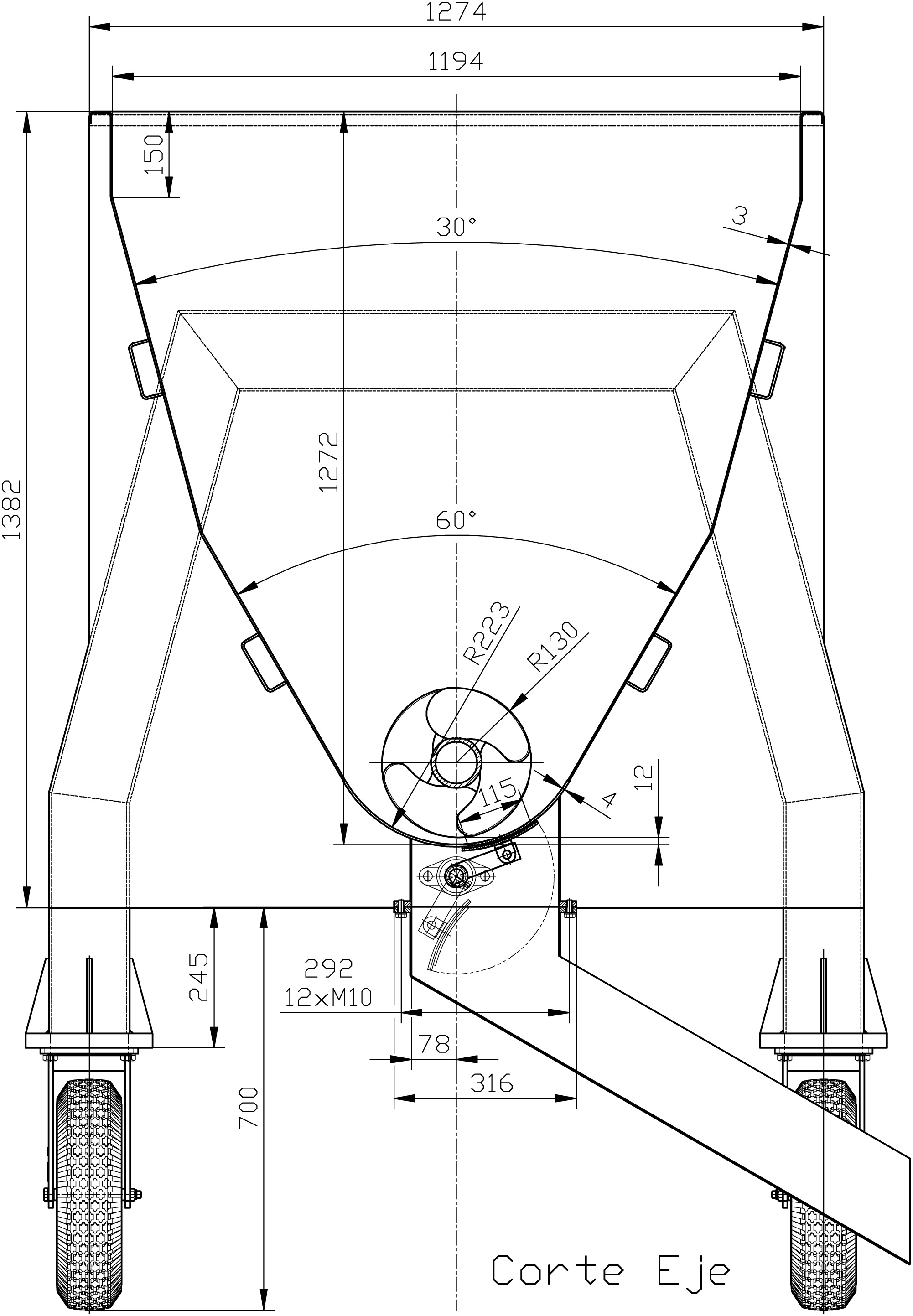

Vistas acotadas del equipo
