La mezcladora de brazos tiene un buen desempeño en el mezclado entregando una mezcla homogénea en menor tiempo, reduce la mano de obra, carga y descarga los materiales de manera segura.
Los materiales del proyecto son de acero antidesgaste para las partes en contacto con la mezcla, y Hierro para la estructura. Las paletas son reemplazables a fin de prolongar la vida útil del equipo.
Características Técnicas de la Mezcladora para Concreto
Potencia de Giro: 7.5 HP (5.5 kW)
Velocidad de Giro: 47 RPM
Capacidad Total: 500 Litros
Capacidad de Trabajo: 350 Litros
(1/2 Bulto de Cemento =
25Kg + agregados + líquidos)
Material en Contacto: SAE4140
Material No Contacto: Hierro
Salida: Manual
Rompesacos removible
Peso aproximado del equipo: 315 Kg
Se desarrollan -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

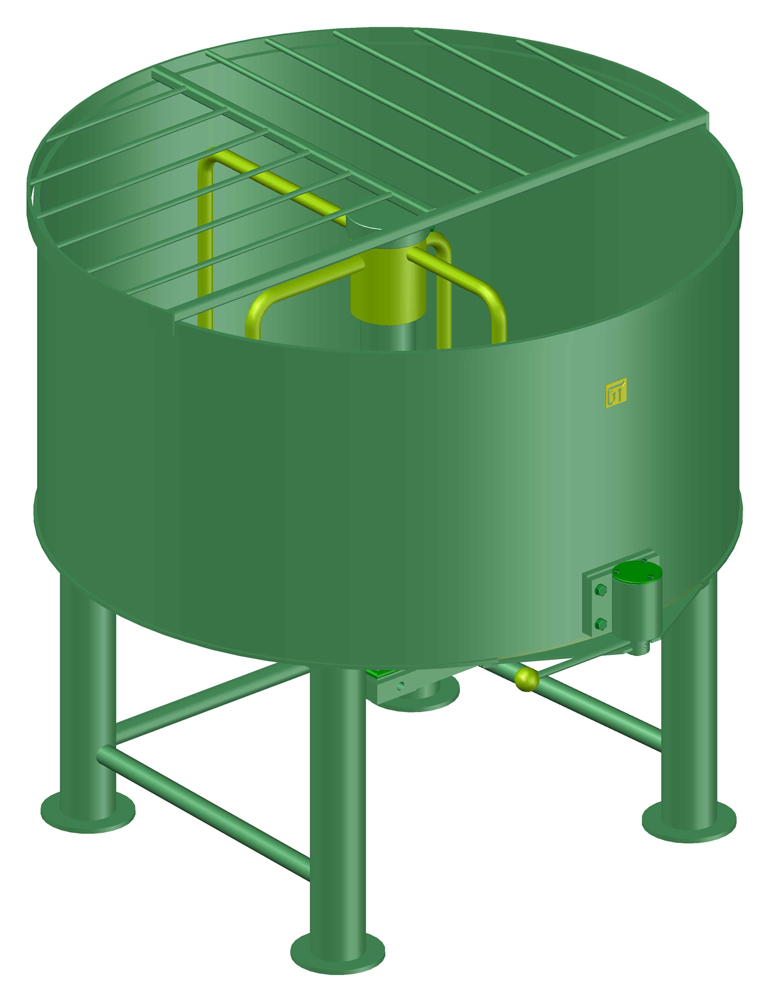

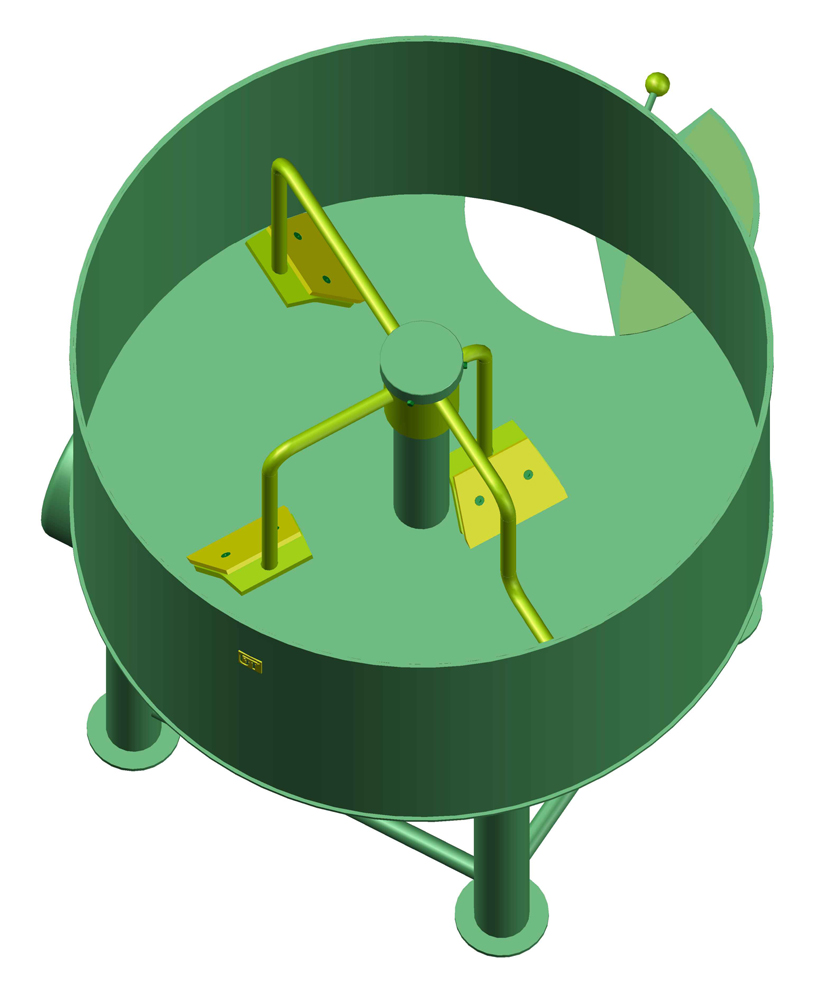

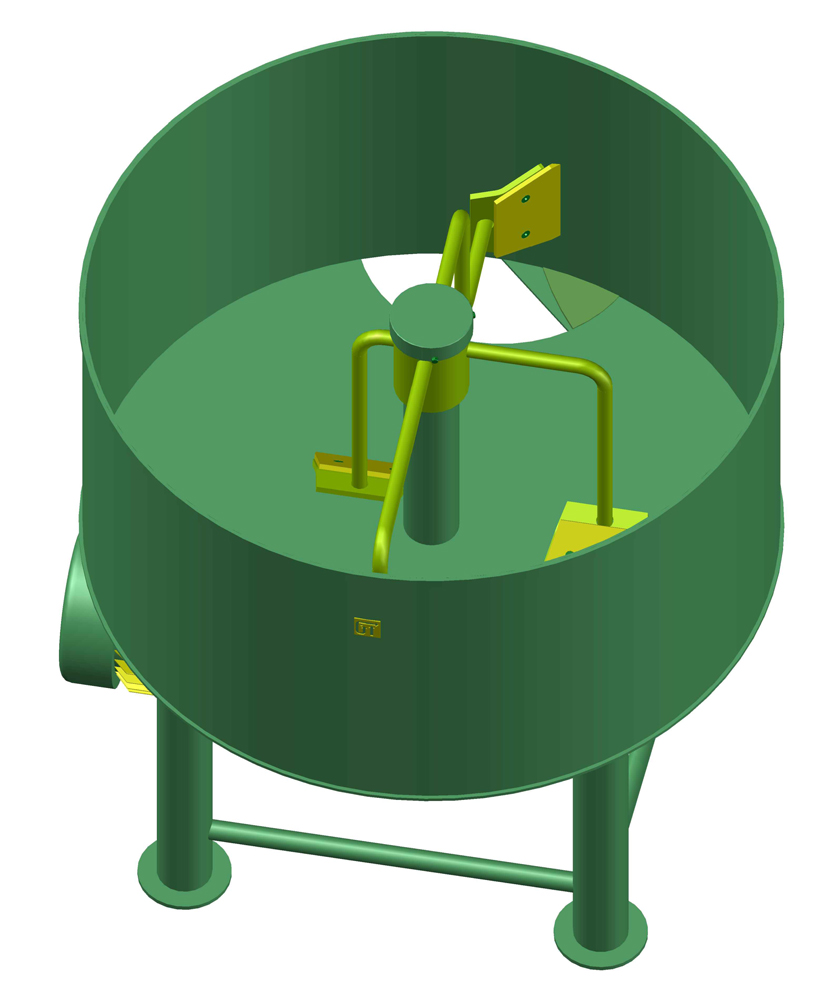

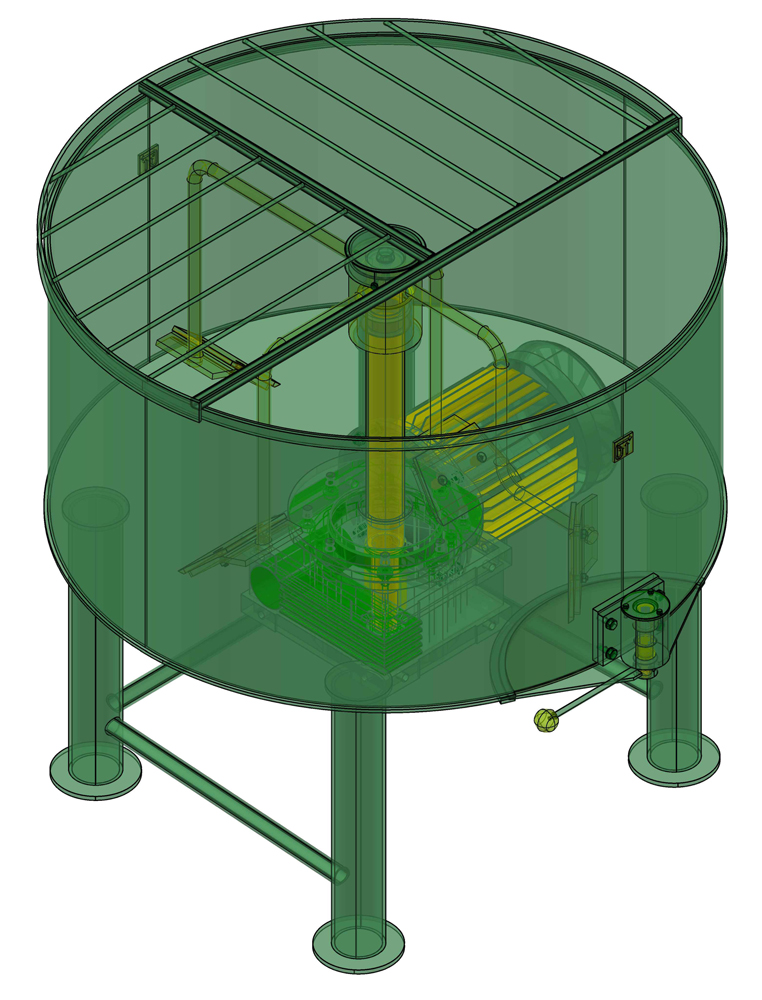

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) para facilitar el objetivo a lograr.
Al final del libro se incluyen dos temas:
Consideraciones Generales sobre la atención del equipo y mantenimiento
así como los Requerimientos del Tablero Eléctrico.

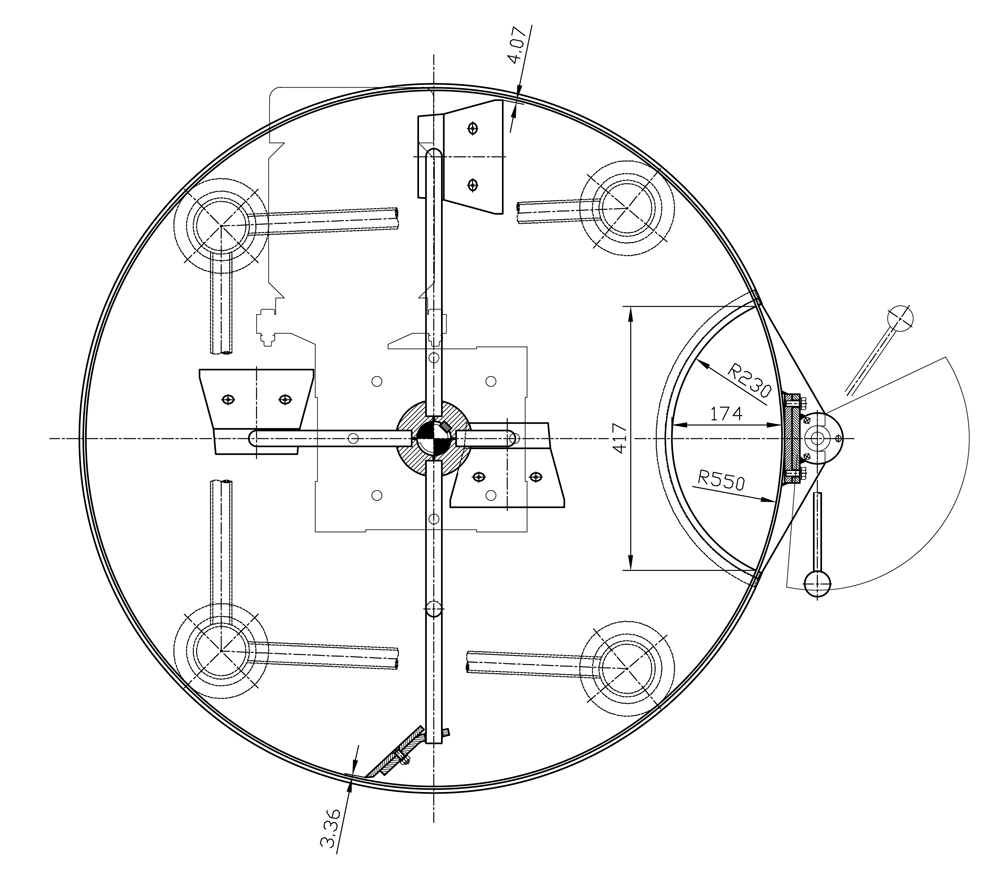

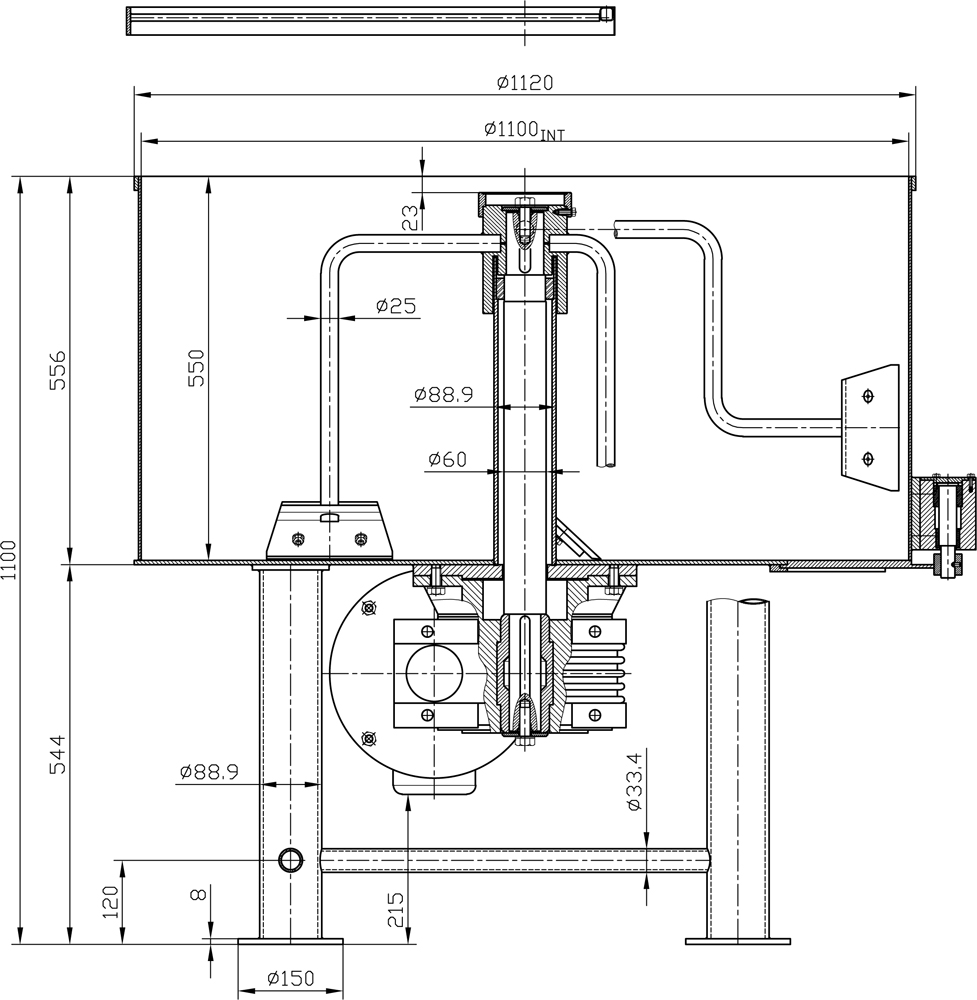

Vistas
acotadas
Autor
Ing. Teodoro Kresisch
