El mezclador de polvos doble cono realiza una mezcla suave y fluida, moviendo todas las partículas por fuerza gravitatoria. Su diseño y terminación permiten una efectiva carga, descarga y limpieza.

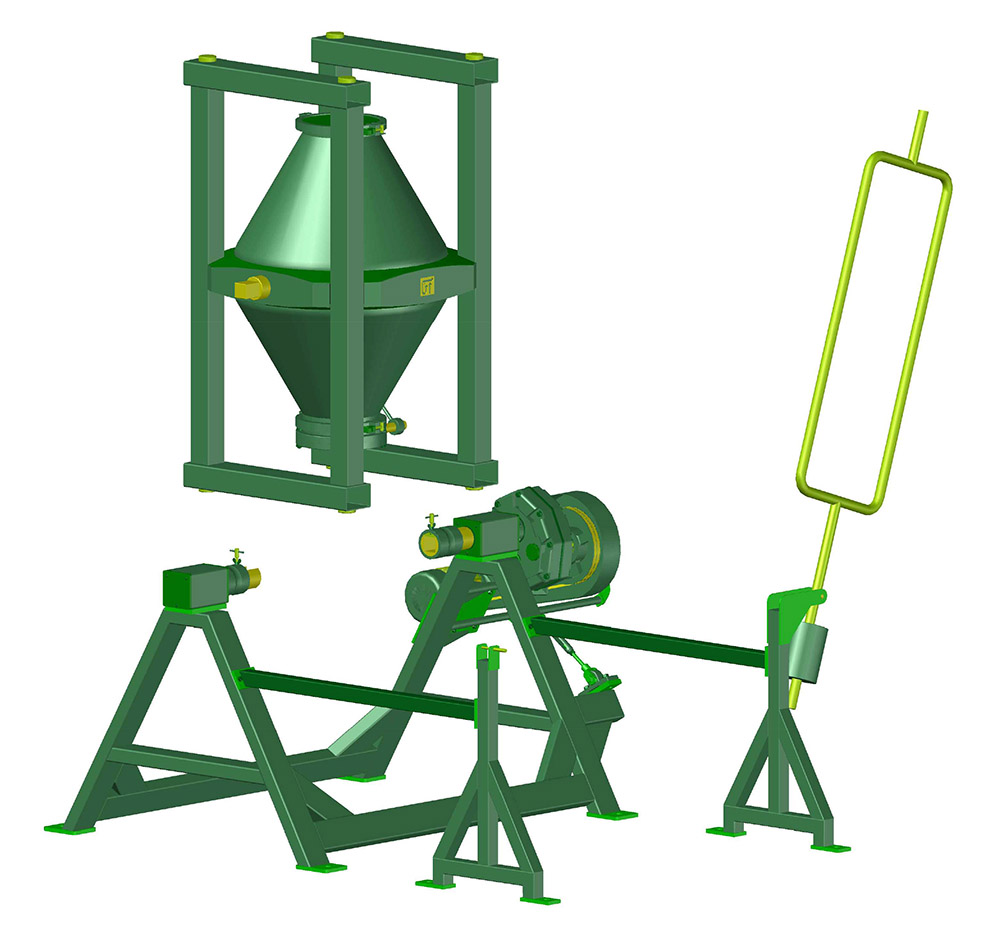

Al hacerse desmontable el recipiente permite descargar el contenido directamente en el paso posterior del proceso, o bien cargarlo antes de su montaje en la estructura base. Resulta muy indicado para la mezcla de productos de morfología frágil o para aplicaciones con una alta exigencia de limpieza entre ciclos, realizando la mezcla no forzada de productos, llegando a mezclar hasta cuatro o cinco tipos de partículas y polvos.

Se desarrollan -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario

Los planos de piezas contienen:

detalles de soldadura y el desarrollo de las chapas plegadas,

armado y soldadura de las piezas antes de mecanizarlas,

cotas completas de los ejes y piezas mecanizadas con sus tolerancias,

La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) para facilitar el objetivo a lograr.

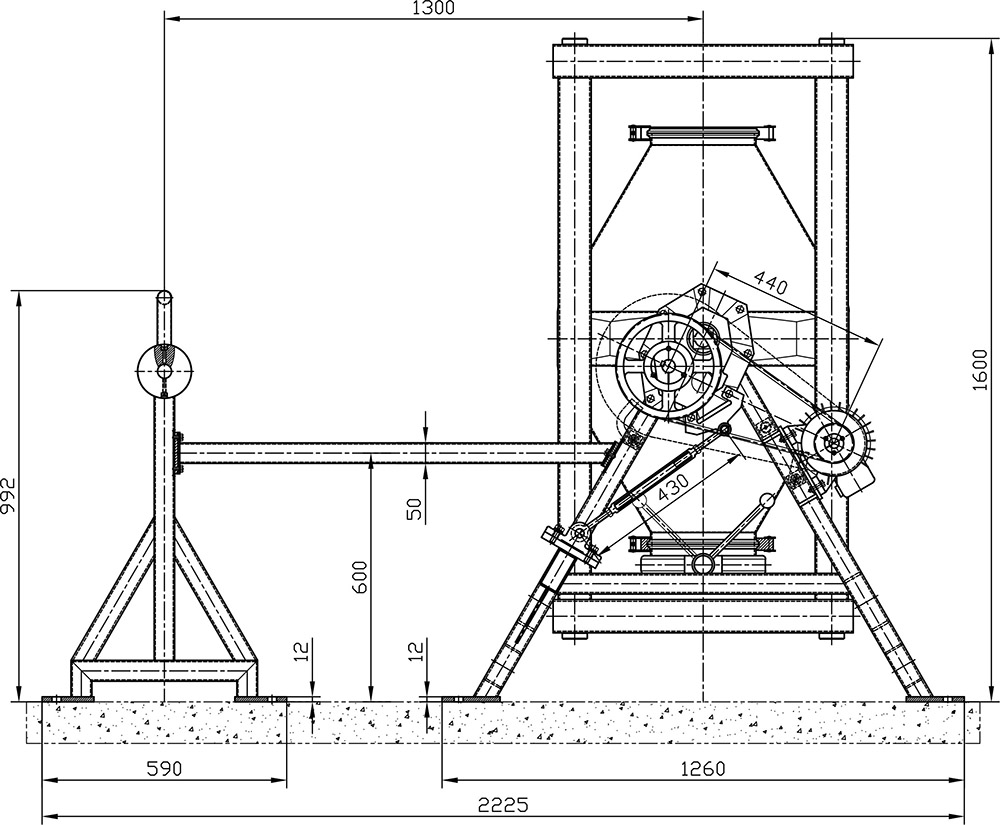

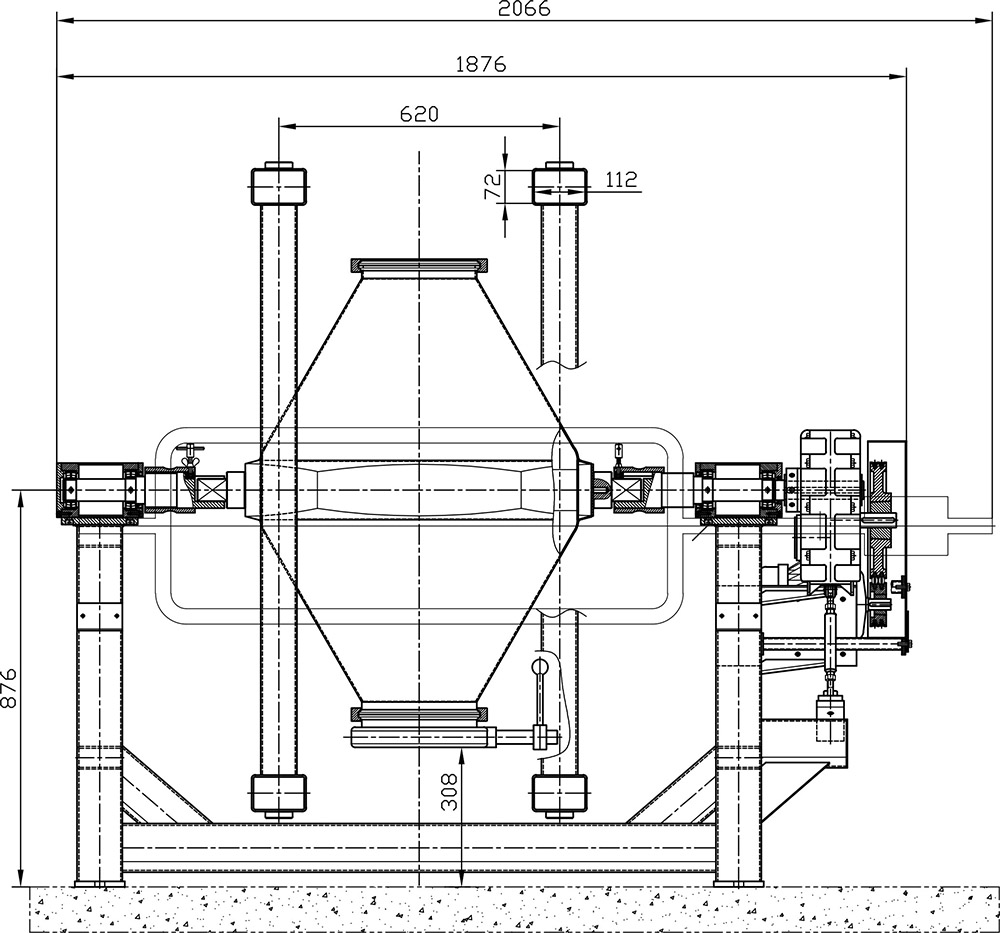

Vistas acotadas del equipo
