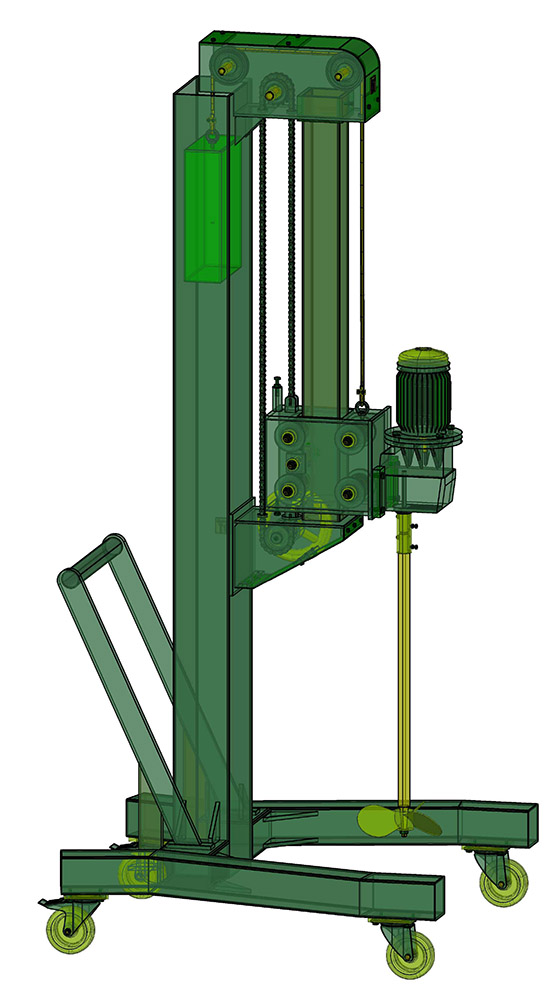

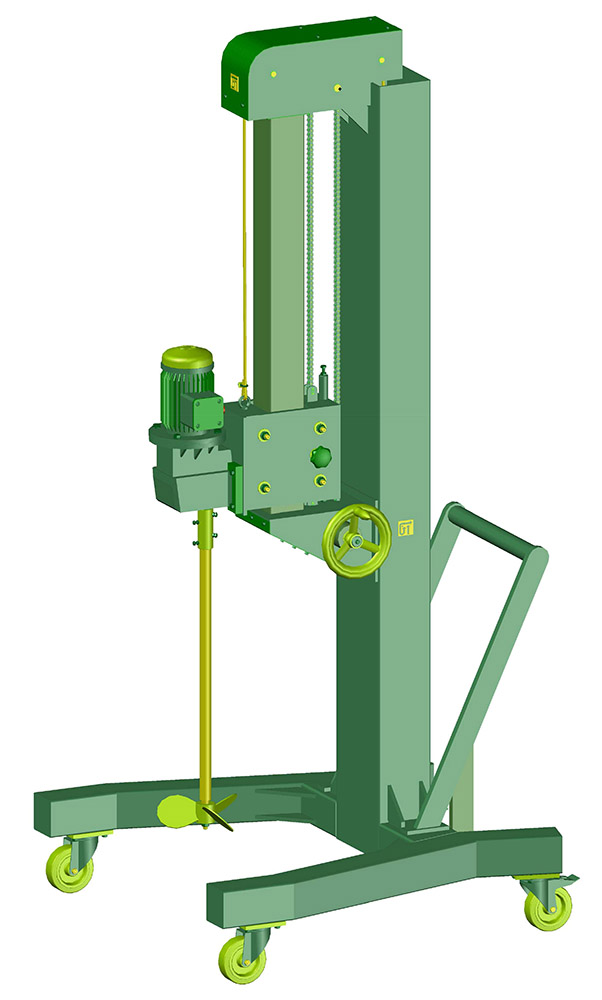

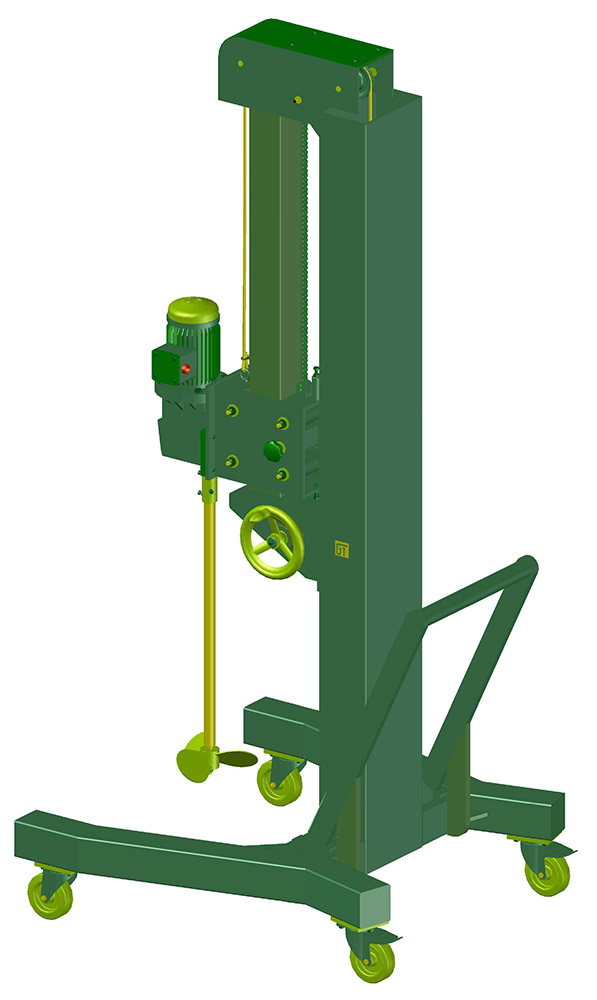

Este equipo acerca el mezclador al recipiente en uso, acelerando así operaciones y evitando traslados de fluidos.

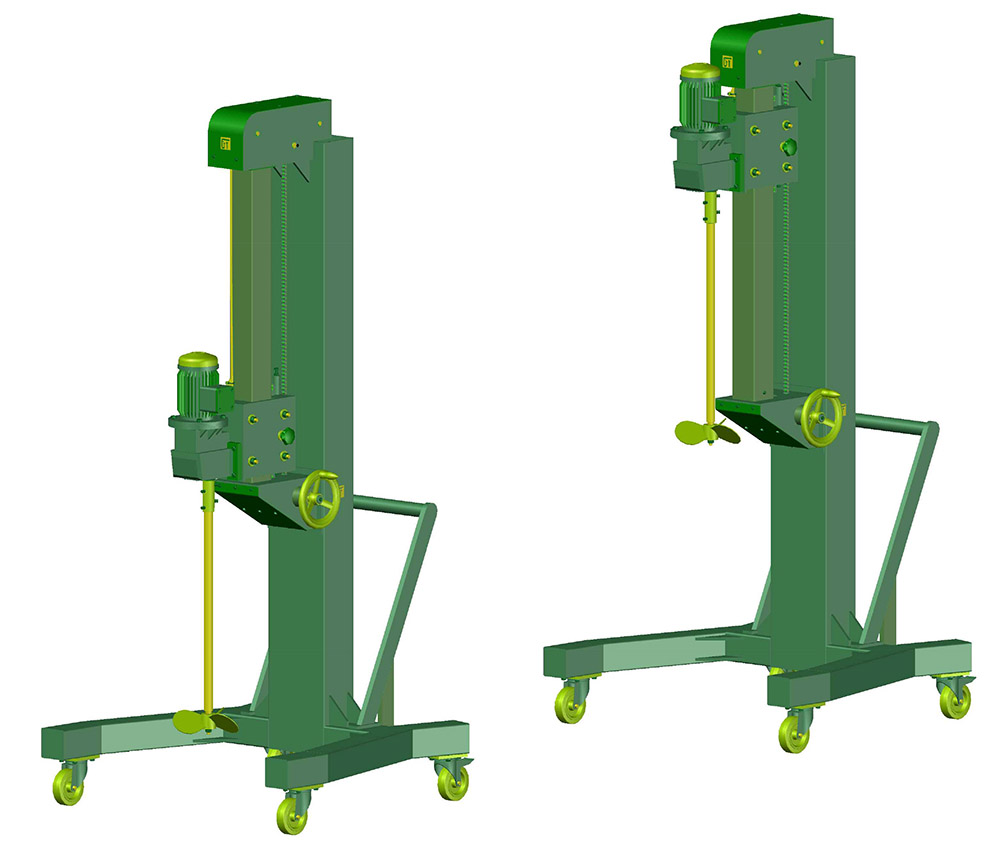

Para acomodarse al recipiente, o a una esquina del contenedor, se diseña con una base de formas que responde a un espacio libre de diámetro 850 milímetros, así como una hélice de elevación manual con un recorrido de 700 milímetros, y un contrapeso que facilita la maniobra con el volante. También cuenta con un ajuste —o freno— de posición en la caja que soporta el moto-reductor.

La aplicación de este mezclador es múltiple, y es utilizado en todas las industrias con necesidades de agitado bajo o medio, considerando que la forma de la hélice genera un rápido torbellino de dilución.

Se desarrollan -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario

Los planos de piezas contienen:

detalles de soldadura y el desarrollo de las chapas plegadas,

armado y soldadura de las piezas antes de mecanizarlas,

cotas completas de los ejes y piezas mecanizadas con sus tolerancias,

La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) para facilitar el objetivo a lograr.

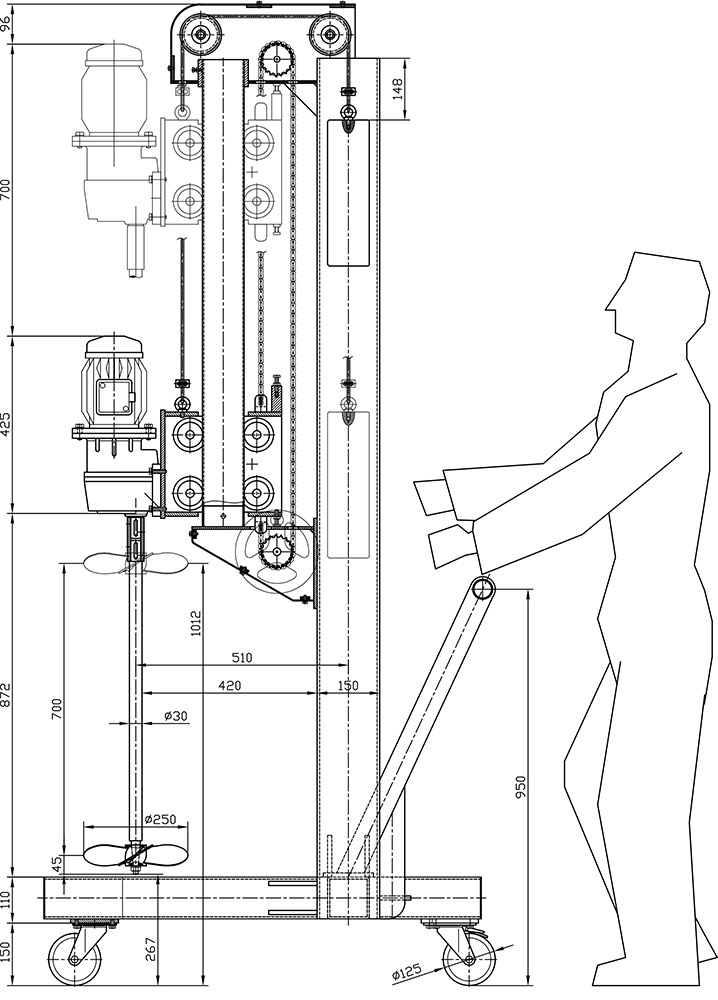

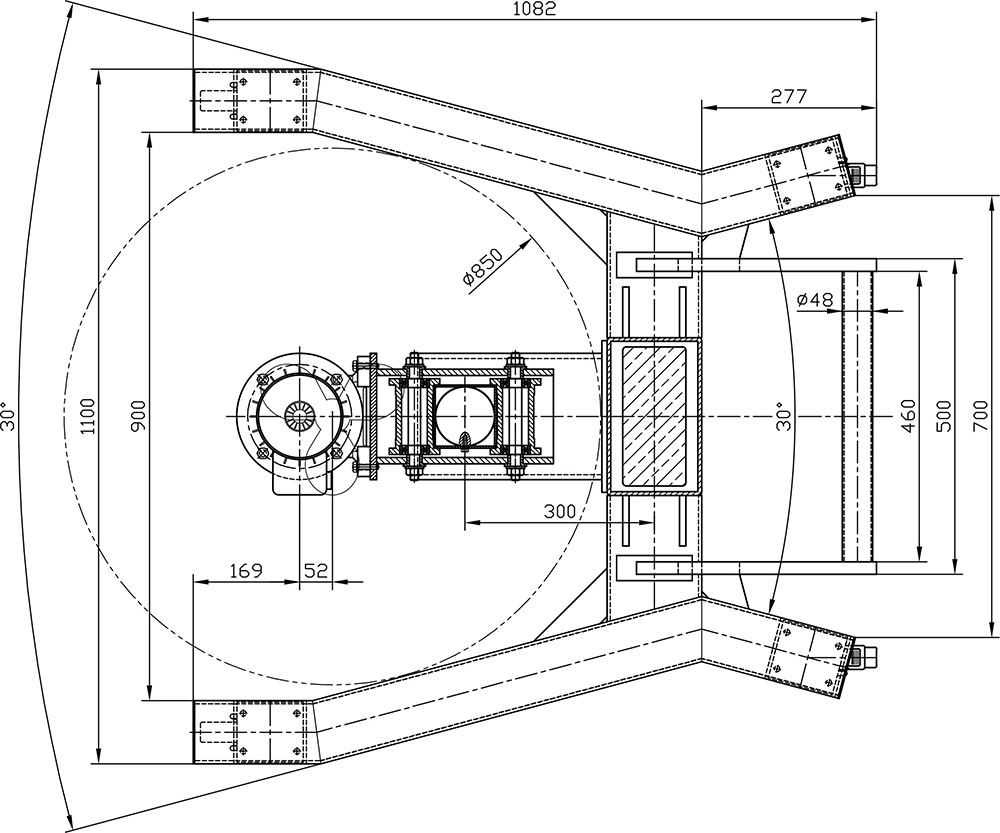

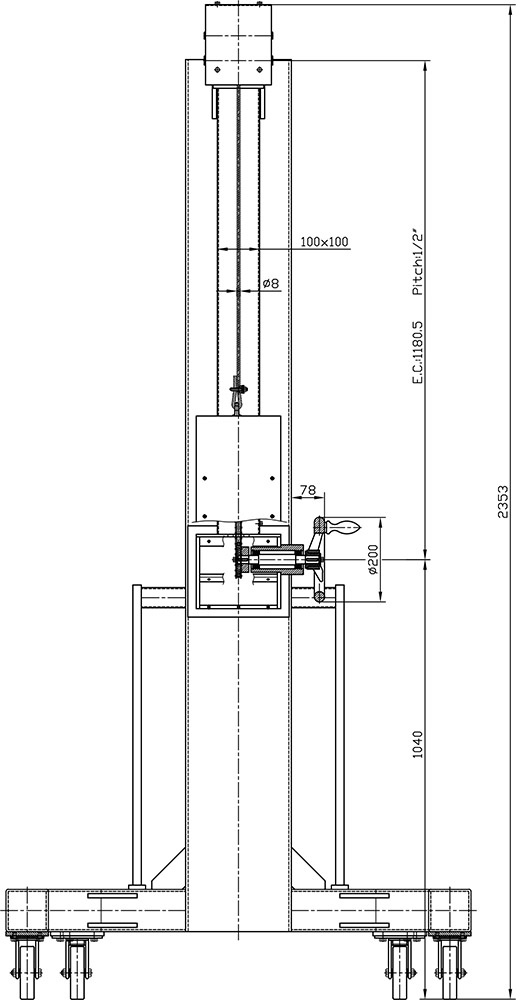

Vistas acotadas del equipo
